RACING LINETS9

TS9 FRAME

19-20年シーズンの国際大会で複数の金メダルを獲得した短距離レーサーの、
2022モデルフレームセット

公益財団法人日本自転車競技連盟(JCF)と共同開発し、東京2020オリンピック日本代表自転車競技(トラック)に供給し使用されたトラックバイクの2022モデルの短距離フレームセット。剛性を確保しながら重量を抑えるためシートポストではなくISP方式を採用するなど、剛性はもちろん、空力や重量など全体のバランスも細部に至るまで考慮された。時に2000Wを超えるような、トップレベルの短距離選手の爆発的なパワーも余すことなく推進力に変える。
※当トラックバイクはUCIに登録済みの機材です。

TS9 FRAME

フレームセット基準価格
¥715,000(税抜¥650,000)

※画像は参考仕様です。
※写真仕様/ セレクトカラー:
Racing Color -RC レーシングカラー+¥165,000(税込)
フレームサイズ:M

HM-CARBON
PROFORMAT

COLOR SELECT

フレームのカラーリングは下記より選べます。

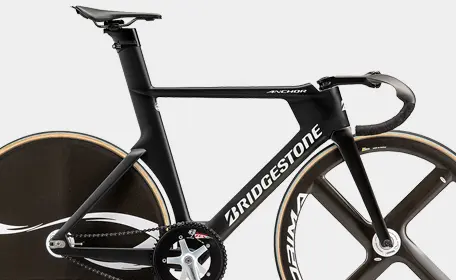

RACING BLACK

RACING COLOR

東京2020オリンピック日本代表自転車競技(トラック)に供給し使用されたトラックバイクのデザインをベースにしたスペシャルカラー。アップチャージ¥165,000(税込)
※リンク先に掲載のトラックバイクの画像は、東京2020オリンピック日本代表自転車競技(トラック)に供給し使用されたモデルのデザイン・仕様です。本ページ掲載のレーシングカラーでは、チェーンステーの「日本マーク」は
「車種ロゴ(TS9)」に変更となり、トップチューブに「ANCHORロゴ」がマークされます。

ブリヂストンサイクルはオリンピックおよびパラリンピックのワールドワイドパートナーです

※19-20年シーズンの国際大会で複数の金メダルを獲得…
19-20シーズン国際大会 男子チームスプリント 優勝2回

MYアンカーをカラーシミュレーターでお試しください COLOR LABMYアンカーをカラーシミュレーターでお試しください COLOR LABMYアンカーをカラーシミュレーターでお試しください COLOR LAB

ベーススペック
モデル TS9 FRAME
フレームサイズ S-M-L-LL(適応身長はジオメトリー欄を参照)
フレーム PROFORMAT、HM-CARBON、インテグラルシートポスト、1-1/8 インテグラルヘッド、T47BB(JISB BC1.7規格アダプター付属)、エンド幅120mm
フロントフォーク PROFORMAT、HM-CARBON、カーボンコラム、インテグラルクラウンレース、アルミインサート、100mmエンド
ヘッド小物 TANGE IS22 ダイレクトインタイプ
シートポスト ANCHOR TS9専用 オフセット25mm
付属品 専用チェーン引き、マニュアルバッグ、シートスペーサー、BBアダプター
フレーム重量 フレームセット 1,980g(Mサイズ / シートマストセット除く)
シートマストセット 190g(オフセット0mm)、シートマストセット 210g(オフセット25mm)
セレクトパーツ

標準装備されるパーツから、下記パーツへ変更が可能です(一部有料)。

太字 = 標準スペック

フレームサイズ S-M-L-LL
シートポスト ANCHOR TS9専用 オフセット25mm
ANCHOR TS9専用 オフセット0mm
ジオメトリー

ジオメトリー図

1 フレームサイズ センター~トップ 680(S) 690(M) 700(L) 710(LL)
3 トップチューブ長(ホリゾンタル時想定) 520 540 560 595
4 ヘッドチューブ長 100 115 125 140
5 キャスター角 73°15' 73°15' 73°15' 73°15'
6 シート角 75°00' 74°30' 74°00' 74°00'
8 オフセット 32.5 32.5 32.5 32.5
10 フロントセンター 557 573 588 623
11 リアセンター 393 393 393 393
12 ハンガー下がり 50 50 50 50
13 ホイールベース 932 947 963 998
15 スタンドオーバーハイト(地上高) 781 796 805 815
16 スタック 483 497 507 521
17 リーチ 391 402 415 446
適応身長(cm) 157- 165- 172- 177-
股下サイズ目安(cm) 70.7- 74.4- 77.6- 79.9-

※適応身長:股下寸法とフレームサイズ、ヘッド〜シート延長線寸法から算出

本自転車トラック用機材の開発は
競輪の補助を受けて実施しました。
