RACING LINETS9

TS9 FRAME

21年シーズンの国際大会で複数の金メダルを獲得した短距離レーサーの、
2023モデルフレームセット

公益財団法人日本自転車競技連盟(JCF)と共同開発し、東京2020オリンピック自転車競技(トラック)日本代表に供給し使用されたトラックバイクの2023モデルの短距離フレームセット。剛性を確保しながら重量を抑えるためシートポストではなくISP方式を採用するなど、剛性はもちろん、空力や重量など全体のバランスも細部に至るまで考慮された。時に2000Wを超えるような、トップレベルの短距離選手の爆発的なパワーも余さず推進力に変える。
※当トラックバイクはUCIに登録済みの機材です。

TS9 FRAME

フレームセット メーカー希望小売価格
¥726,000(税抜¥660,000)

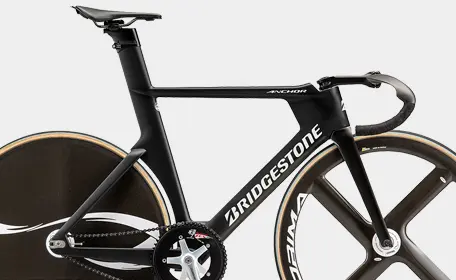

※画像は参考仕様です。
※写真仕様/
カラー: レーシングブラック
フレームサイズ:M

HM-CARBON
PROFORMAT

ブリヂストンサイクルはオリンピックおよびパラリンピックのワールドワイドパートナーです

※19-20年シーズンの国際大会で複数の金メダルを獲得…
19-20シーズン国際大会 男子チームスプリント 優勝2回

ベーススペック
モデル TS9 FRAME
フレームサイズ S-M-L-LL(適正身長はジオメトリー欄を参照)
フレーム PROFORMAT, HM-CARBON, カーボン, インテグラルシートポスト, 1-1/8 インテグラルヘッド, T47BB(JISB BC1.7規格アダプター付属), エンド幅120mm
フロントフォーク PROFORMAT, HM-CARBON, カーボンコラム, インテグラルクラウンレース, アルミインサート, 100mmエンド
ヘッド小物 TANGE IS22 ダイレクトインタイプ
シートポスト ANCHOR TS9専用シートマスト オフセット0mm
付属品 専用チェーン引き,マニュアルバッグ,シートスペーサー,BBアダプター
フレーム重量 フレームセット 1,980g(Mサイズ / シートマストセット除く)
シートマストセット 190g(オフセット0mm)
ジオメトリー

ジオメトリー図

1 フレームサイズ センター~トップ 680(S) 690(M) 700(L) 710(LL)
2 トップチューブ長(ホリゾンタル時想定) 520 540 560 595
3 ヘッドチューブ長 100 115 125 140
4 キャスター角 73°15' 73°15' 73°15' 73°15'
5 シート角 75°00' 74°30' 74°00' 74°00'
6 オフセット 32.5 32.5 32.5 32.5
7 フロントセンター 557 573 588 623
8 リアセンター 393 393 393 393
9 ハンガー下がり 50 50 50 50
10 ホイールベース 945 960 976 1011
11 スタンドオーバーハイト(地上高) 781 796 805 815
12 スタック 483 497 507 521
13 リーチ 391 402 415 446
適正身長(cm) 157- 165- 172- 177-
股下サイズ目安(cm) 70.7- 74.4- 77.6- 79.9-

※適正身長:股下寸法とフレームサイズ、ヘッド〜シート延長線寸法から算出

本自転車トラック用機材の開発は
競輪の補助を受けて実施しました。
